PL型碱土铝酸盐系列
PL系列发光颜料是我公司于1992年研发的碱土铝酸盐发光材料，获国家发明专利，现已销往多个国家和地区。该系列发光颜料吸收各种可见光或紫外线光源后，在暗处可持续发光12小时以上。其特点是发光亮度350-700mcd/m2和余辉时间大于12小时，比传统的硫化锌型夜光颜料高出数十倍。PL系列碱土铝酸盐发光颜料分为PLO、PLB和PLP三大类。
|
产品类别 |
PLO |
PLB |
PLP |
|
表观颜色 |
浅黄色 |
浅绿色 |
浅灰色 |
|
发光颜色 |
黄绿色 |
蓝绿色 |
蓝紫色 |
|
主要组分 |
MeO·xAl2O3:Eu (Me=Ca、Mg、Sr；x=0.5-2.0) |
||
|
激发波长范围（nm） |
200-450 |
250-450 |
250-400 |
|
发光波长峰值（nm） |
520 |
490 |
440 |
|
中心粒径范围（μm）⑴ |
1-100 |
1-100 |
20-40 |
|
余辉亮度范围（mcd/m2）⑵ |
100-600 |
100-500 |
10-20 |
|
余辉时间 |
12小时以上 |
12小时以上 |
6小时以上 |
|
耐光性 |
≥1000小时 |
≥1000小时 |
≥1000小时 |
|
化学稳定性 |
极好，水中缓慢分解（可进行防水处理） |
||
|
耐受温度 |
250-600℃之间随温度升高和时间延长发光性能减弱 |
||
|
使用温度 |
250℃以下无发光性能变化 |
||
|
比重（g/cm3） |
3.6 |
||
⑴粒径单位为μm。以中心粒径D50表征。
⑵亮度单位为mcd/m2.检测按照DIN67510标准执行，采用D65标准光源照度1000LX激发5min，检测10min余辉亮度。
PLO激发发射光谱图
PLB激发发射光谱图

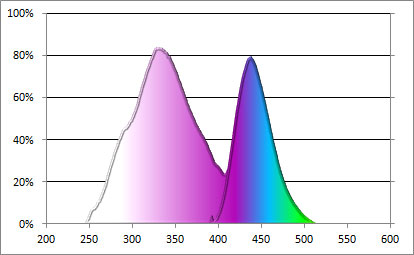

PLP激发发射光谱图
下载规格书： 蓄光发光材料规格书.pdf
